Microtunnelier Le Corbusier / Canalisation EC Ø1500 (Suisse)

Microtunnelier Le Corbusier / Canalisation EC Ø1500 (Suisse)

Tunnels et ouvrages souterrains

  • Maître d’Ouvrage : Ville de Genève – Service du Génie civil
  • Mission : Maîtrise d’œuvre
  • Montant des travaux : 4’500– kCHF
  • Montant de la mission : 250’000,–kCHF
  • Date de réalisation : 2013-2015

DESCRIPTION SOMMAIRE ET CARACTERISTIQUES DU PROJET

Le projet consiste à réaliser la dernière tranche de la galerie de transport intercommunale de grande capacité (Ø150 cm), permettant de récolter les eaux pluviales du bassin versant de Florissant-La Garance, dans le quartier de Malagnou : tronçon Rue Le Corbusier – Chemin de la Boisserette – Chemin de la Chevillarde.

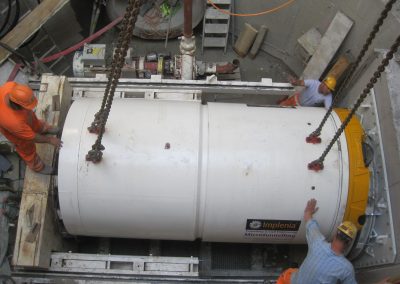

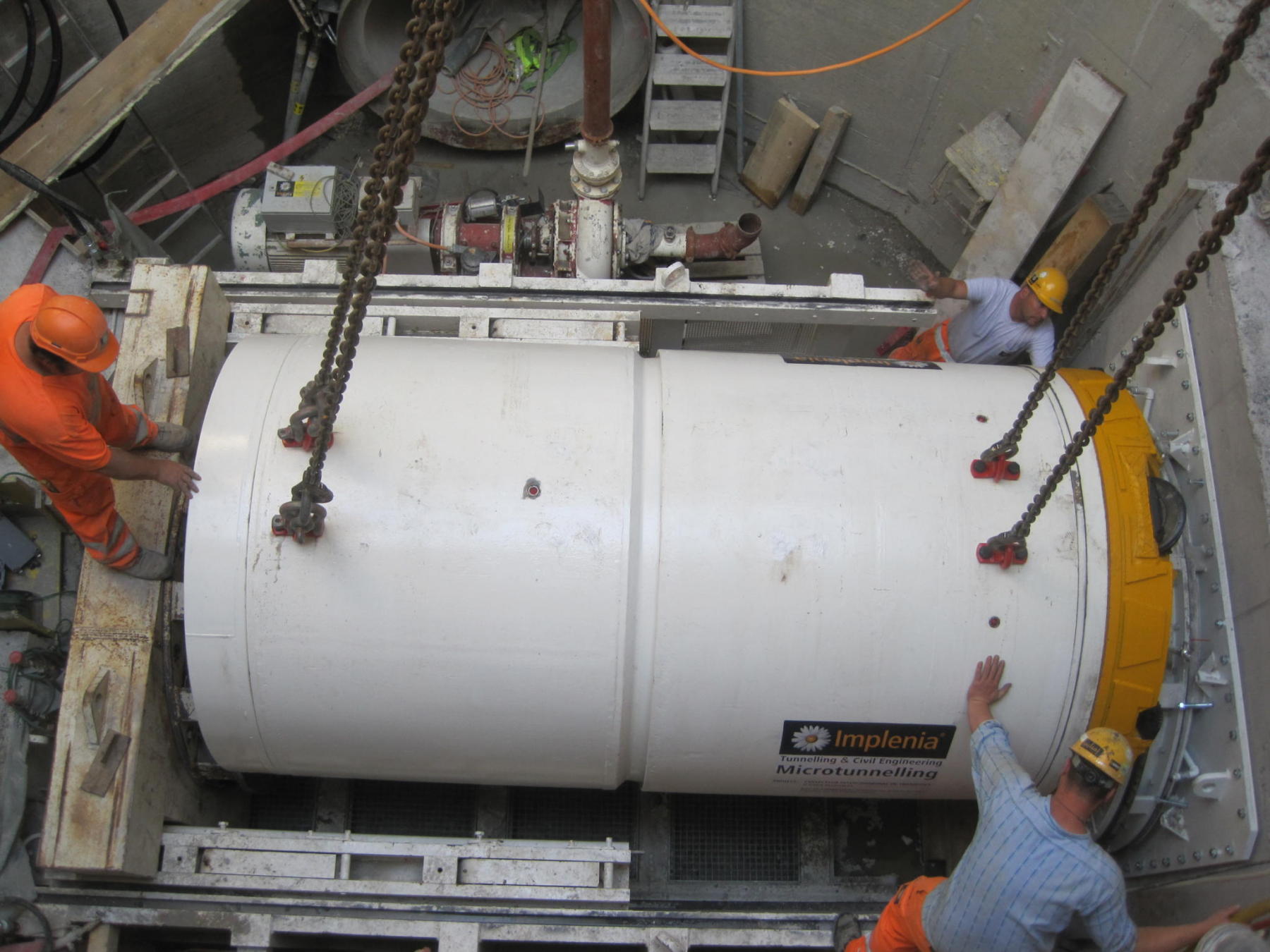

Compte-tenu de la profondeur importante du collecteur (de 4 à 9 mètres de profondeur) et de la présence de terrains de mauvaise qualité sous nappe phréatique superficielle (limons et argiles peu consolidés voire fluents), l’étude du projet a abouti à l’adoption d’une méthode d’excavation sans tranchée, soit l’utilisation d’un microtunnelier avec maintien de la tête de confinement par pression bentonitique.

Cette technique est la solution la plus adaptée d’un point de vue technique et économique, permettant en particulier de réduire de façon importante l’impact des travaux en surface (bruits de chantier, volume de terrassements, abattage d’arbres, entraves à la circulation routière).

Les contraintes principales du projet étaient les suivantes :

  • Travaux en contexte urbain public et résidentiel privé, sur lequel les impacts du chantier à tous niveaux sont à limiter.

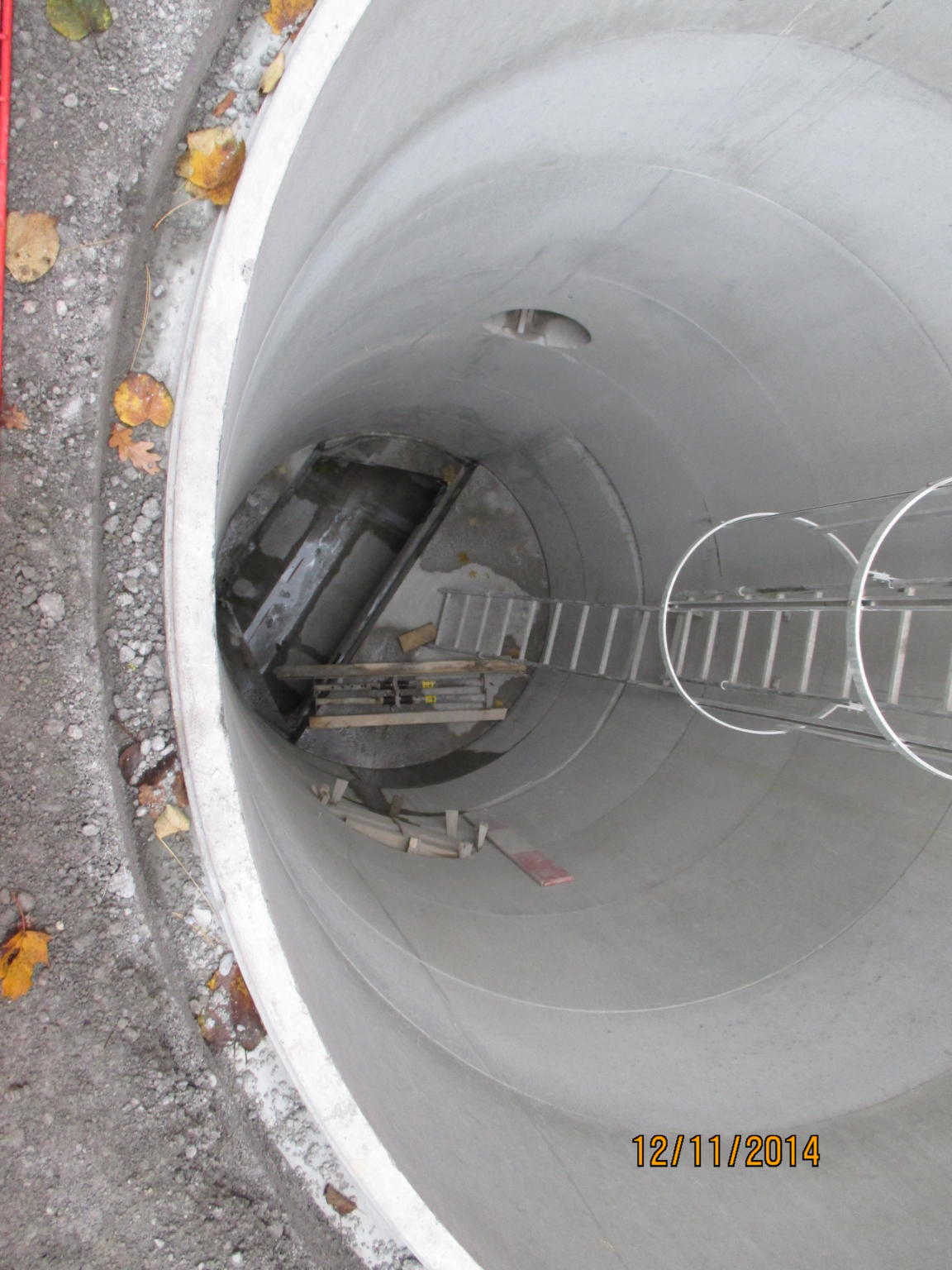

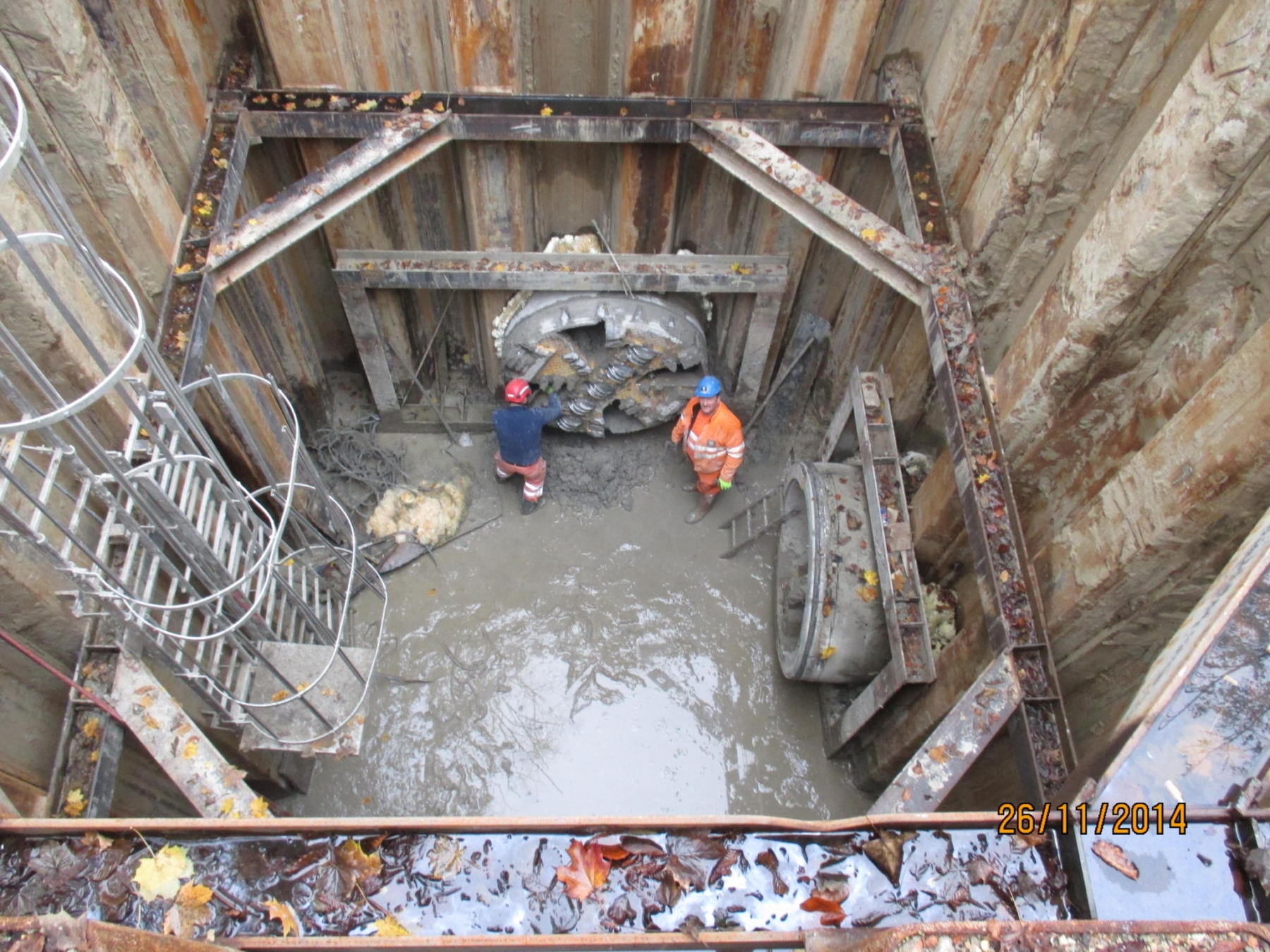

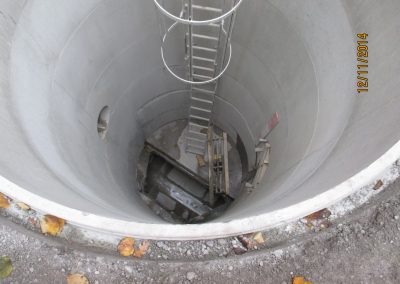

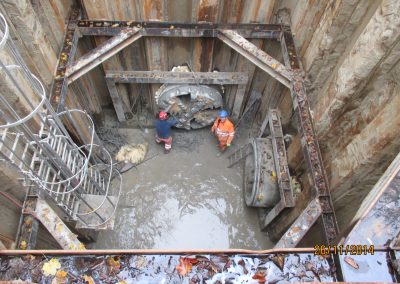

  • Réalisation des cellules de tir et de réception du microtunnelier, des puits de chute, et mise en place des installations de chantier majoritairement sur des surfaces restreintes comportant des aménagements paysagers et des équipements à protéger ou remettre en état après les travaux.
  • Terrains déformables sous nappe phréatique, avec bâtiment existant à proximité, et faibles tolérances de déviation du tracé en altimétrie.

Caractéristiques techniques

  • Travaux de démolitions
  • Palplanches (1100m2)
  • Colonnes de Jetting Ø800 amélioration des sols (1800ml)

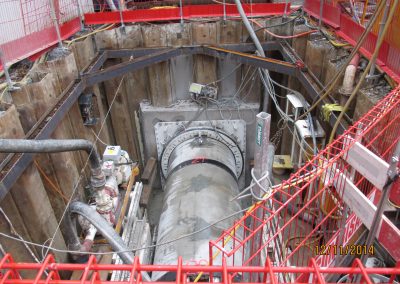

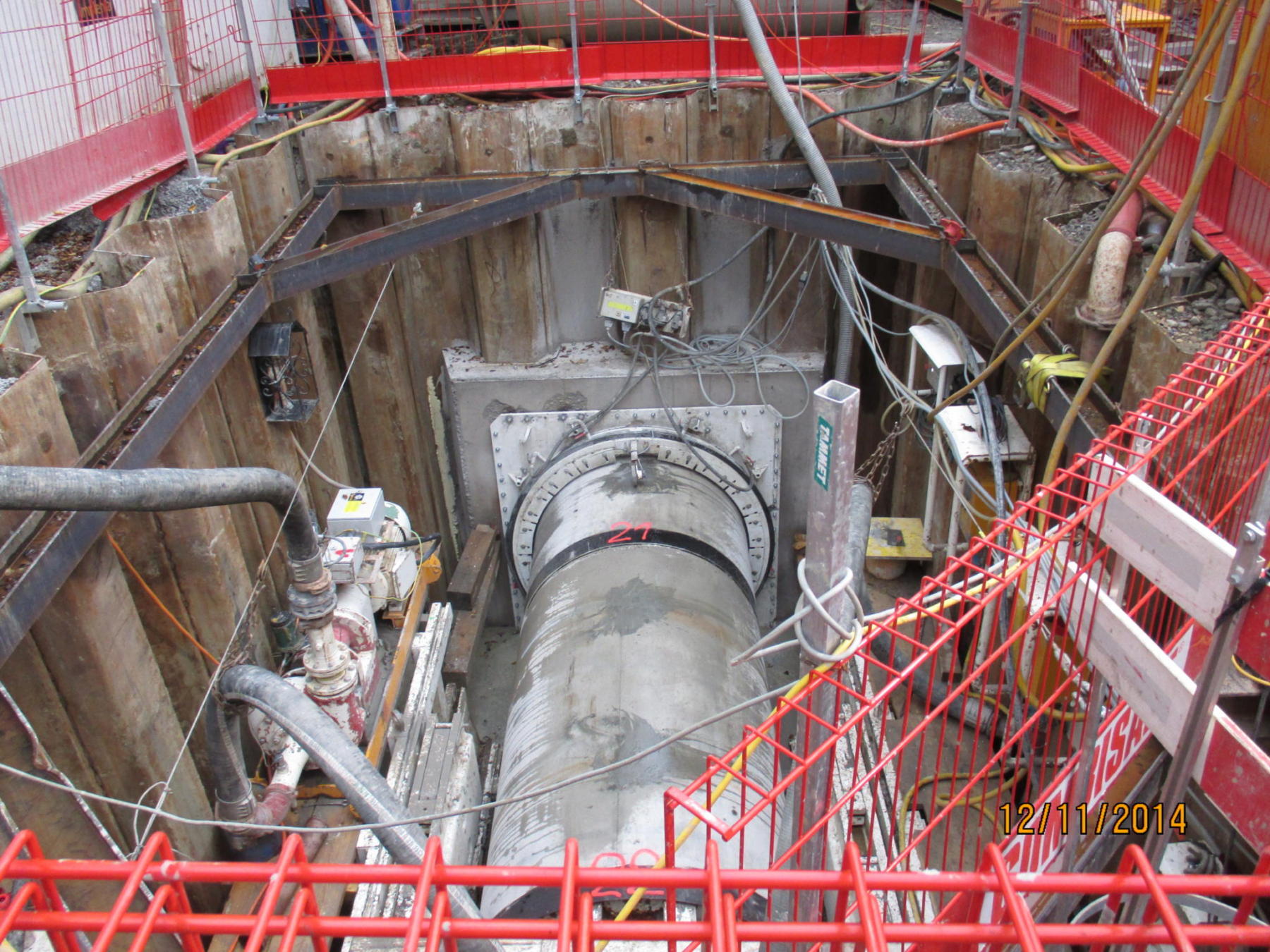

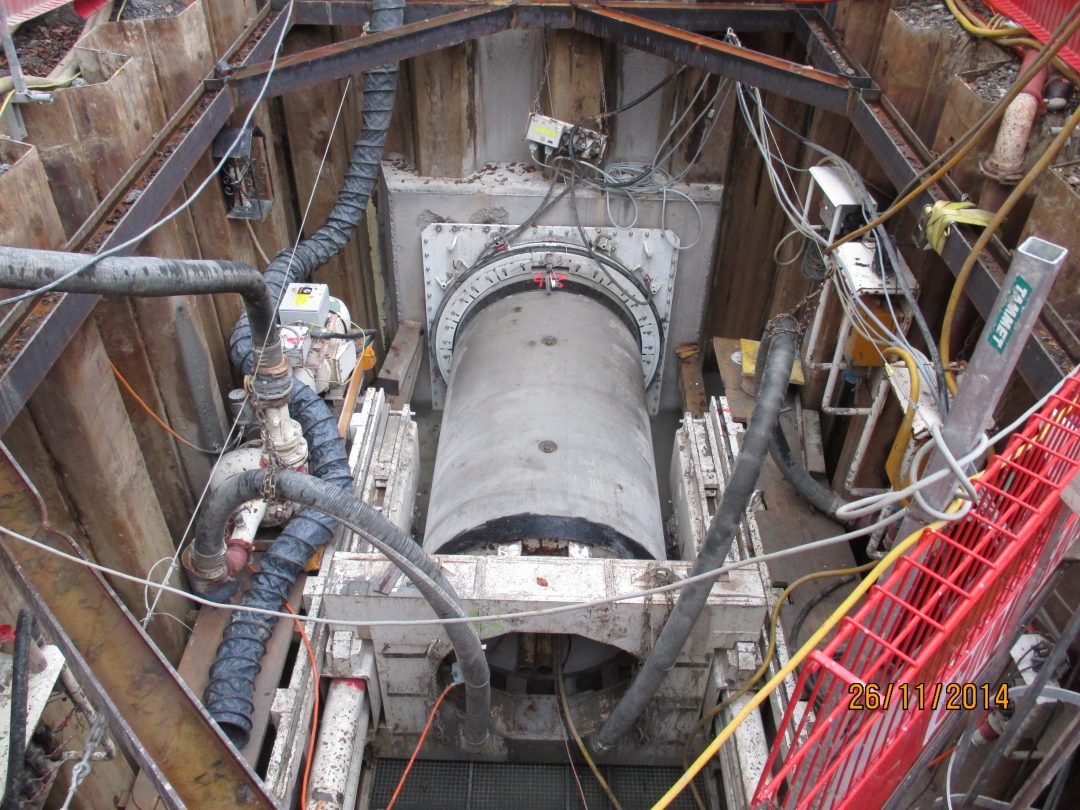

  • Fonçage hydraulique du collecteur Ø1500 au microtunnelier : 250ml (premier tir) ; 165ml (second tir en courbe, rayon de courbure 1500m).

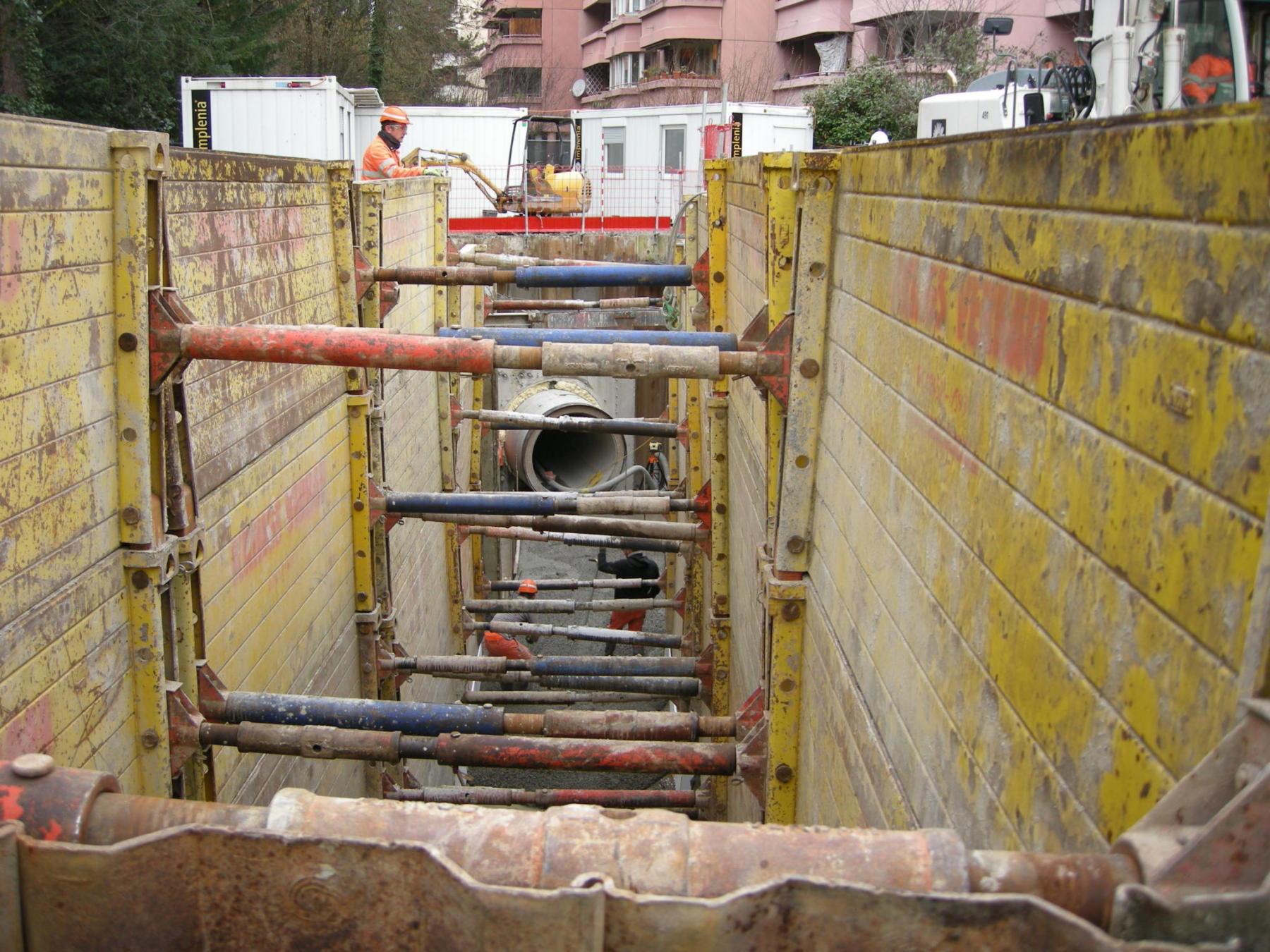

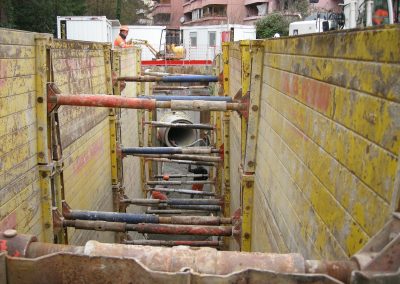

  • Collecteur Ø1400 en tranchée ouverte 4-6m de profondeur (20m)
  • Chambres en béton armé, 8m de profondeur : béton (400m3) Armature (56T)
  • 2 raccords privés Ø250 par forage dirigé (20m)
  • Travaux de réfections de chaussée



MISSION

En tant qu’ingénieur civil et géotechnicien, GEOS a réalisé une mission de Maîtrise d’Œuvre comprenant les prestations suivantes :

  • Appel d’offres,
  • Projet d’exécution,
  • Direction des travaux. Direction des travaux.
  • Mise en service et achèvement.
